MOF: NH₂-MIL-125(Ti)
🧬 MOF 3D科研模型 —— C4D源文件（RS渲染）
高精度钛基MOF三维骨架模型，C4D格式源文件，Redshift渲染，多色材质球自由切换，精准呈现Ti₈O₈(OH)₄次级构建单元与2-氨基对苯二甲酸配体的三维配位网络，赋能光催化、能源与环境领域科研可视化。
📌 模型概述
NH₂-MIL-125(Ti) 是钛基金属有机框架（Ti-MOF）家族中最具代表性的材料之一，由法国Férey研究团队于2009年首次报道。其骨架由 Ti₈O₈(OH)₄ 环状八聚体次级构建单元（SBU）与 2-氨基对苯二甲酸（NH₂-BDC） 配体通过配位键连接而成，形成准立方四方晶格结构。
从晶体结构来看，Ti₈O₈(OH)₄八聚体由8个TiO₅(OH)八面体通过共边和共角方式连接而成，形成“八聚体轮”（octameric wheel）状SBU。每个SBU通过12个2-氨基对苯二甲酸配体与相邻的12个SBU相连——其中4个连接位于八聚体轮所在平面内，4个位于上方，4个位于下方，最终形成三维延展的骨架网络。该框架包含两种类型的笼：四面体笼（自由孔径约6 Å）和八面体笼（自由孔径约12.7 Å），三角窗口尺寸约5-7 Å。
NH₂-MIL-125(Ti) 的独特之处在于：氨基功能化配体将光吸收范围从紫外区扩展至可见光区（带隙约2.6 eV），使其在可见光下即可驱动光催化反应。这一特性使其在光催化CO₂还原、污染物降解、光解水制氢等领域展现出广阔的应用前景。
本模型采用 C4D（Cinema 4D） 构建了NH₂-MIL-125(Ti)的三维配位网络结构，使用 Redshift（RS）渲染器 完成材质与光照渲染。模型提供多种颜色材质变体，源文件中可通过更换材质球自由切换颜色，满足不同场景的视觉需求。模型属于本站“科研模型系列”，与A型分子筛、多孔微球、核壳球等模型风格统一，可配套使用。
🔬 模型构建逻辑（重要说明）
为了让读者清晰理解模型与真实晶体结构的对应关系，这里对模型的构建逻辑做一说明：
| 模型元素 | 对应晶体学结构 | 说明 |
|---|---|---|
| 多面体（八面体） | Ti₈O₈(OH)₄ 八聚体SBU | 每个八面体代表一个TiO₅(OH)八面体单元，8个八面体共边/共角连接形成八聚体轮 |
| 八面体中心的球体 | Ti 原子 | 代表钛原子在八面体配位环境中的位置 |
| 球棍模型 | 2-氨基对苯二甲酸（NH₂-BDC）配体 | 球代表碳、氮、氧原子，棍代表化学键；配体桥连相邻的Ti-O簇 |
| 多面体围成的空腔 | 四面体笼 / 八面体笼 | 骨架围成的孔隙，代表MOF的孔道结构 |
| 游离的球体 | 客分子/溶剂分子 | 位于孔道内的示意性客体分子 |
✨ 核心亮点
🔬 Ti₈O₈(OH)₄次级构建单元，精准还原
模型严格依据NH₂-MIL-125(Ti)的晶体学数据构建。Ti₈O₈(OH)₄环状八聚体由8个TiO₅(OH)八面体通过共边和共角方式连接而成，模型中每个八面体以独立多面体呈现，Ti原子位于中心，精准还原了钛氧簇的配位几何。八聚体之间通过2-氨基对苯二甲酸配体的羧基氧原子桥连，形成三维延展的骨架网络[reference:6]。
🎨 多色材质，自由切换
模型提供多种颜色材质变体，源文件中均可通过更换材质球自由切换。沉稳专业色系适合论文插图与学术演示，明亮醒目色系适合期刊封面与科普展示。各版本共享同一套几何模型，仅材质不同，切换灵活，满足不同场景的视觉需求。
✨ Redshift专业渲染，质感出众
借助 Redshift GPU加速渲染器，为模型精心调配了多材质系统——Ti-O八面体呈现半透明的玻璃质感，有机配体呈现细腻的球棍质感，原子球体带有柔和的光泽。多角度照明系统使八面体簇的立体层次、配体的空间走向以及框架的孔道深度得到完美呈现。无背景渲染可直接导出透明PNG，方便后期合成。
📁 源文件开放，自由编辑
提供完整C4D工程文件，包含全部材质节点网络、灯光系统、多组摄像机视角及渲染输出预设。您可根据需要自由调整八面体尺寸、配体长度、颜色方案及材质参数，亦可制作框架旋转动画或多晶胞阵列场景。
🔄 即开即用，多场景适配
无论是MOF光催化机理示意图、CO₂还原过程展示，还是多孔材料教学课件，本模型均可快速适配。打开即用，大幅节省建模与材质调试时间。
📋 技术参数
| 项目 | 规格 |
|---|---|
| 材料类型 | NH₂-MIL-125(Ti) —— 钛基氨基功能化金属有机框架 |
| 次级构建单元 | Ti₈O₈(OH)₄ 环状八聚体（TiO₅(OH)八面体共边/共角连接） |
| 有机配体 | 2-氨基对苯二甲酸（NH₂-BDC） |
| 拓扑类型 | 准立方四方晶格，扭曲fcc网络 |
| 孔笼类型 | 四面体笼（自由孔径约6 Å） + 八面体笼（自由孔径约12.7 Å） |
| 三角窗口尺寸 | 约 5-7 Å |
| 比表面积（文献典型值） | 约 1000-1550 m²/g |
| 带隙（文献典型值） | 约 2.6 eV（NH₂功能化后扩展至可见光区） |
| 颜色版本 | 多色材质变体，源文件中可通过更换材质球自由切换 |
| 建模风格 | 多面体表示Ti-O簇 + 球棍模型表示配体 |
| 软件格式 | C4D（.c4d） |
| 渲染器 | Redshift（RS） |
| 输出分辨率 | 4K超高清（可自定义输出更高） |
| 文件内容 | 三维模型 + 完整材质 + 灯光系统 + 摄像机预设 |
| 附带文件 | 多角度渲染预览图（PNG格式） |
| 适用软件 | Cinema 4D R20及以上版本（建议Redshift 3.0+） |
| 系列归属 | 本站“科研模型系列” |
| 适用场景 | 论文配图、封面设计、PPT演示、动画制作、教学课件、科普展示 |
说明：比表面积、带隙等数据为文献中报道的典型值，仅供参考，非本模型实测数据。
🎯 适用场景
- 光催化研究可视化：NH₂-MIL-125(Ti)的Ti-O簇活性位点与配体光吸收中心展示
- CO₂还原与污染物降解：光催化反应机理中的电子转移路径示意
- 能源与环境材料：MOF光催化剂的孔道结构与传质路径展示
- 材料科学教学：MOF次级构建单元、配位化学、孔道拓扑的三维讲解
- 期刊封面与图文摘要：Ti-MOF研究前沿成果的视觉化呈现
👥 适用人群
- 材料科学、化学、能源与环境领域的科研人员与研究生
- 从事MOF光催化、CO₂还原、污染物降解、光解水制氢相关研究的团队
- 讲授材料化学、配位化学、纳米材料课程的教育工作者
- 需要制作MOF结构示意图的学术工作者
- 科学可视化设计师及3D绘图爱好者
- 期刊封面、图文摘要、基金申请书、科普展示的制作者

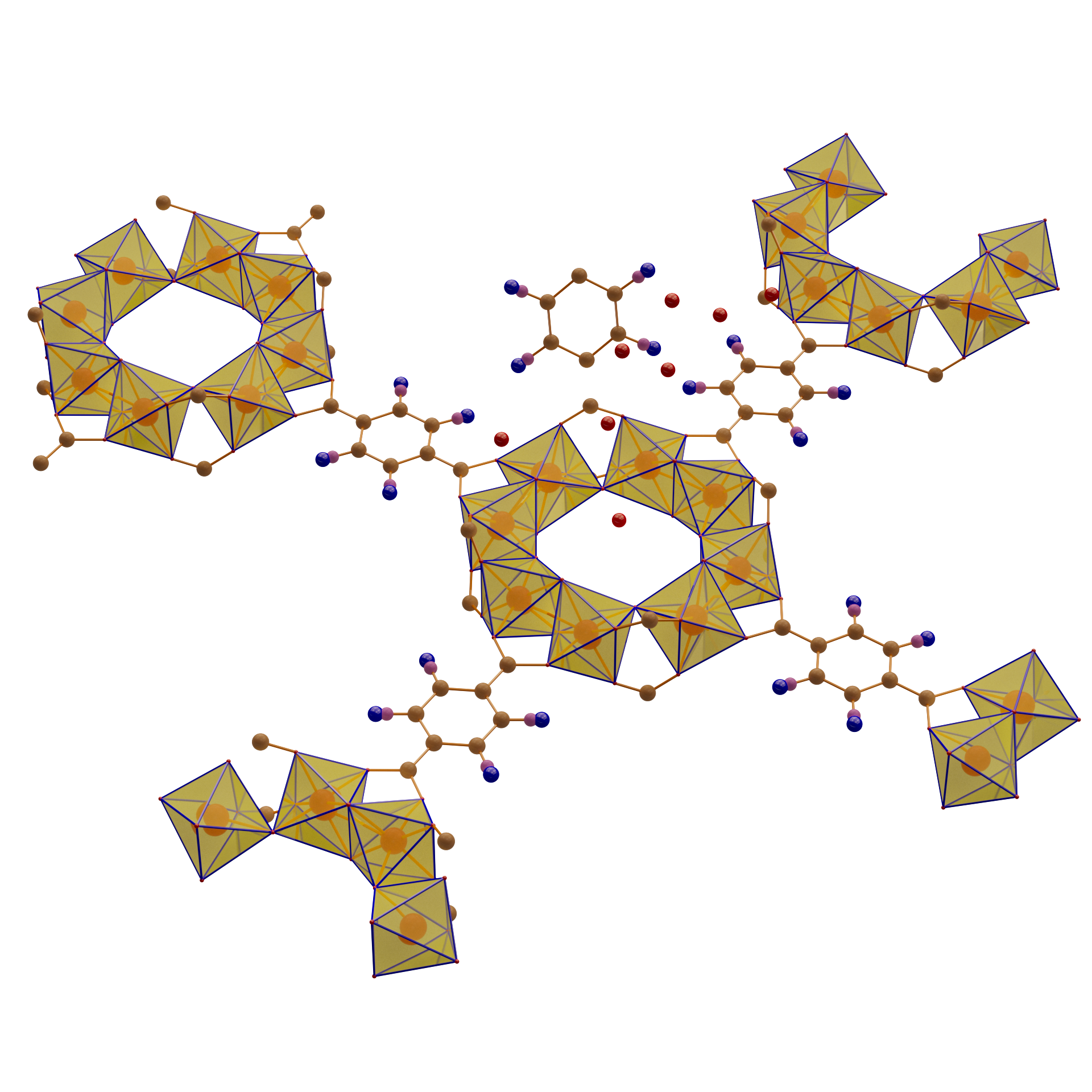

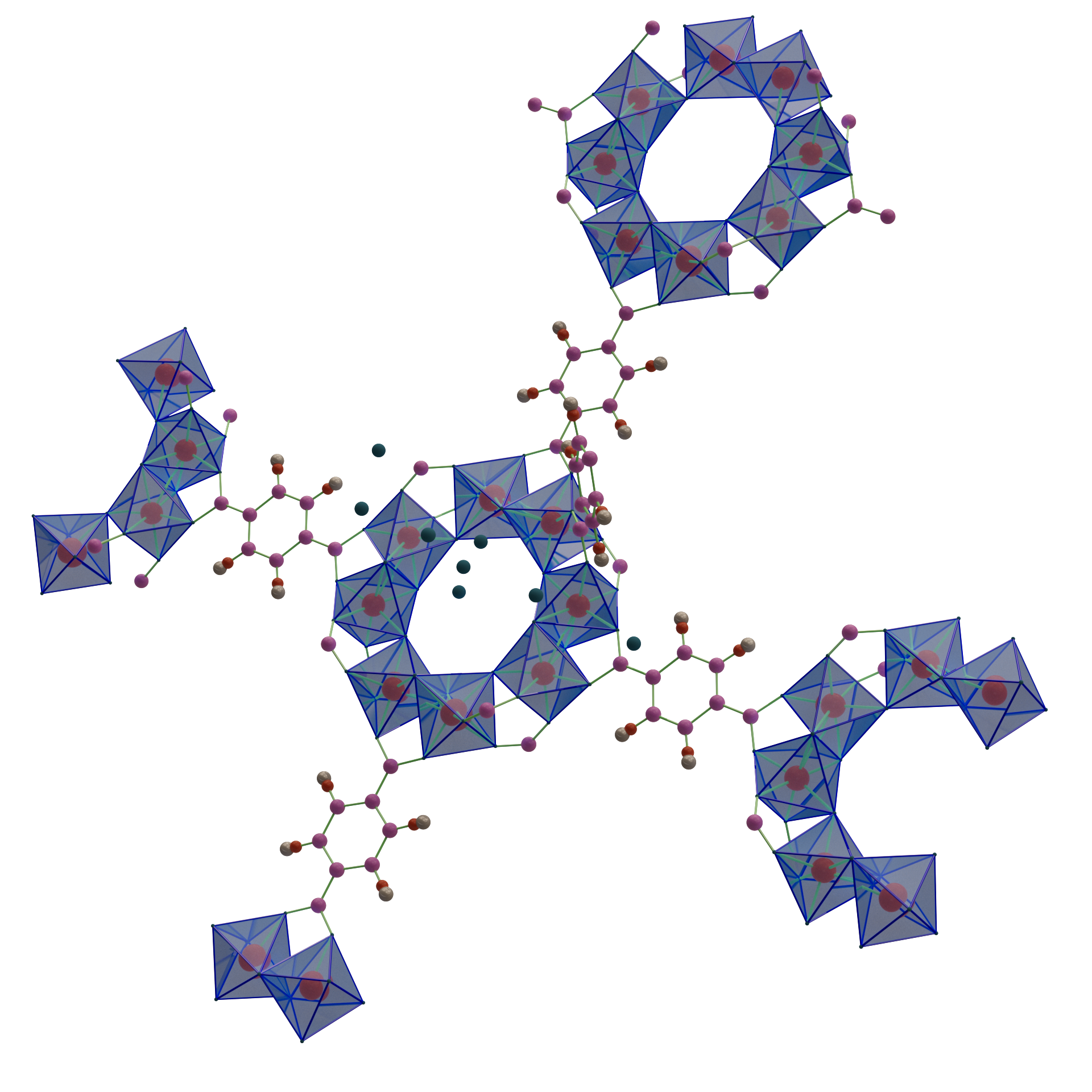

🖼️ 预览展示
本素材适用于生物化学素材科研，具有较高的分辨率，使用C4D（全称：CINEMA 4D）软件绘制，渲染器使用的是RS（全称：RedShift），该素材推荐使用C4D打开，可自行调整模型的颜色，显示的方向等。
📥 获取方式
素材为电子产品属于特殊虚拟物品，解锁下载后，原则上不予退换，请付费前认真了解所购买的素材类型、使用条件等
图片素材只包含PNG格式
源文件素材包含图片素材、C4D格式的源文件和GLTF格式的文件。3D源文件需要用C4D软件打开，请确认下自己的软件版本大于等于R20，过低的C4D可能打不开
使用RedShift渲染器能渲染出和本站一致的图片；使用其他的渲染器渲染也可以，但因为渲染器和材质的区别，渲染出来的结果会不一样，需要根据自己的渲染器调材质和灯光
使用提示：为保证最佳渲染效果，请确保您的C4D与Redshift版本兼容。本资源仅供学术研究和个人学习使用，未经授权不得用于商业目的。
方法一
素材绘制不易，图片素材打包在网盘中，付费解锁或开通初级或更高会员即可下载。会员信息可参照XC会员体系介绍。付费前请确定了解上述素材详细信息和本站免责声明。
通过网盘分享的文件：NH₂-MIL-125(Ti) MOF材料图片素材链接：
初级会员
中级会员
高级会员源文件素材付费解锁或开通中级或更高会员即可下载。
方法二
点击链接获取素材。
💬 关于本模型
NH₂-MIL-125(Ti)的建模难点在于如何在保持配位化学准确性的同时，清晰呈现Ti₈O₈(OH)₄八聚体的多面体连接方式以及有机配体的空间走向。本模型以晶体学数据为基准，精确重建了Ti-O八面体的共边/共角连接关系，并以球棍模型表示了2-氨基对苯二甲酸配体的桥连结构。多色材质变体共享同一几何模型，仅材质不同，切换灵活。
作为本站“科研模型系列”的一员，本模型在材质风格、灯光方案与渲染参数上与其他模型保持统一，方便您直接组合使用。我们长期致力于为科研社区提供高质量的3D可视化素材。如您对模型有任何疑问，或需要定制其他MOF/COF材料模型，欢迎随时联系我们。更多科研素材持续更新中，敬请关注！
让MOF材料的可视化更精准、更生动。 🧬✨
Modeled in Cinema 4D | Rendered with Redshift | Inspired by NH₂-MIL-125(Ti) | Part of the Scientific Model Series | Designed for Scientific Visualization
